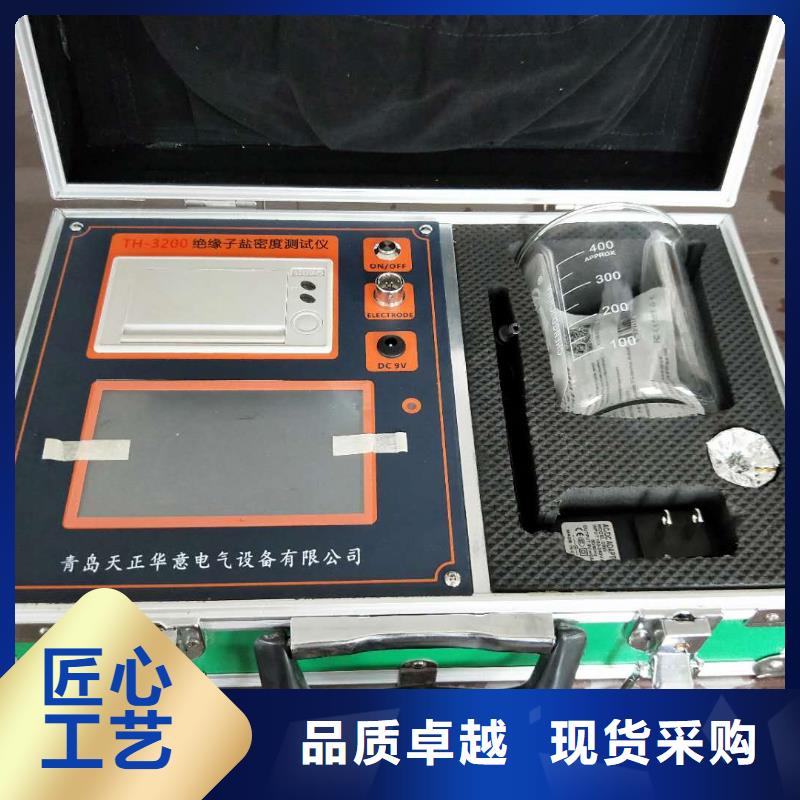

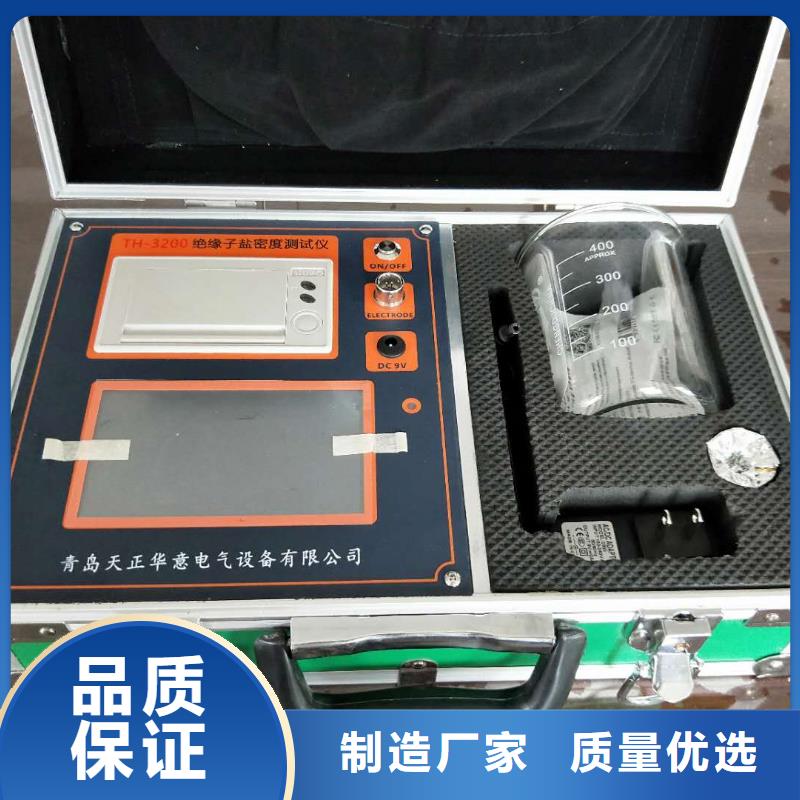

澳门绝缘子盐密度测试仪 绝缘子盐密度测试仪用于电力系统防污闪检测，是测量绝缘子表面等值附盐密度（以下简称“盐密”）的专用测量仪器，同时还可以测量溶液的电导率和温度。整机以其测量精度高、测量范围大、使用方便等特点广泛地应用于电力、教学、科研及其它相关行业。污秽等级的划分和污秽等级分布图的绘制是防污闪工作的基础，准确的污秽等级分布图是选择输、变电设备电瓷外绝缘爬距的依据。绝缘子表面等值附盐密度值是判断电瓷外绝缘污秽状况严重程度的定量数据，是划分污秽等级和绘制污区图的重要依据之一。因此盐密测量工作对电力系统运行有着重要的意义。参照标准：GB/T16434 – 1996《高压架空线路和发电厂、变电所环境污秽分级及外绝缘选择标准》GB/T16434-200X《污秽条件下高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则》Q/GDW152-2006《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》

<澳门>天正华意电气设备有限公司

澳门绝缘子盐密度测试仪 测试仪设计说明 1、 本测试仪低值报警提示是依据电力检测标准规程设置绝缘电阻值低于500MΩ即为低值绝缘子，检测时自动报警提示。 2、 本测试仪可存储测试结果按照所测杆塔实际情况，直接在测试仪上手工进行设置，设置杆塔号，串号和相别。设置完后可开始进行测试，仪器自动存储所测结果。后期可按所设置的杆塔号，串号查询相应的测试结果。 三、使用保管注意事项 1.应在干燥天气进行检测； 2.使用前检查测试仪电量是否充足； 3.使用本测试仪带电检测绝缘子时应遵守DL 409-91 电业工作规程； 4.不得使用该测试仪带电检测少于三片的绝缘子； 5.带电检测35KV及以上电压等级的绝缘子时，当发现同一串中的零值绝缘子数达到表2时，即应停止检测。如果绝缘子串的总片数超过表2的规定时，零值绝缘子片数可相应增加。 数字式绝缘子超声波探伤仪按照现代化的工艺制造。严格的检验工序和质量管理模式保证了仪器的出厂质量。如果您确定仪器有故障，请联系青岛天正华意电气设备有限公司并指明故障状态。由于可能不能在现场进行维修，请妥善保存仪器运输箱。 如果您对仪器的使用、操作、及技术规格有特殊要求或问题，请与青岛天正华意电气设备有限公司联系。在检测过程中两探头间有高压严禁人体接触； 7.安装或调整探头时，必须在关闭电源三秒后操作；

盐密灰密一体测试仪价格低 <澳门>天正华意电气设备有限公司
<澳门>天正华意电气设备有限公司

澳门绝缘子盐密度测试仪产品参数3.1 测量范围：盐密：0.0001mg/cm2～9.9999mg/cm2（按X-4.5型绝缘子为准）测量温度：0℃～100℃测量电导率：0～200000μs/cm3.2 基本误差：测量盐密：分辨率0.0001 mg/cm2满量程精度：±2％测量温度：分辨率0.1℃，精度±0.5℃测量电导率：分辨率0.01μs/cm3.3 环境温度：0℃～60℃。3.4 环境湿度: ＜90％。3.5 体积与重量整机机箱尺寸：长356mm＊宽260mm＊高133mm。整机重量：约2.5Kg。四、使用说明4.1 主机外观与功能充电指示灯：红色--正在充电；绿色--已经充满。4.2测试步骤4.2.1配置溶剂溶剂选择：建议使用去离子水或蒸馏水。也可以使用质量合格的饮用纯净水，但以电导率小于10us/cm的水为宜。如果使用饮用纯净水，则需要修改“参数”--“基准值”，将原始溶液的含盐量作为测量数据的基准值。（详细操作见功能说明--参数）溶剂用量：标准普通型绝缘子每片用水量为300ml 。但是当被测绝缘子的表面积与普通绝缘子不同时，可参照下表，根据绝缘子表面积大小按比例适当增减用水量。绝缘子表面积与盐密测量用水量关系表绝缘子表面积（cm2） ≤1500 1500～2000 2000～2500 2500～4000用水量（ml) 300 400 500 600请使用烧杯等玻璃容器盛装溶剂，严禁使用金属容器。金属容器会严重影响测量结果。

澳门绝缘子盐密度测试仪产品信息11B2.1 突出优势?运行电压：35- 500KV，不同电压等级均适用。?测量电阻范围：10 - 3000MΩ?测量误差：≤±10％?采样速率：10次／秒?日期时间设置：调整日期和时间，便于用户浏览、查看历史数据?背光时间设置：常亮、常灭、0-999分钟内可自行设置?自动关机设置：从不、0-999分钟内可自行设置?手持终端与探测器的传输距离为≤100m?多模式设计，适用性更强，更、更方便?万向接头设计，可根据绝缘子串的悬挂方位，灵活地调整测量方向?双重屏蔽，抗干扰性极强，完全符合EMC标准?独有的人机交互界面，简便操作12B2.2 使用简述 按下探测器的电源开关，LED绿灯闪亮，把探测器底部的万向接头固定在伸缩绝缘杆上，并根据现场情况伸展定位到合适的长度，调整好测量方向，将探测器A、B探头直接接触被测绝缘子（停电状态）两端的金具部分，按下手持终端上【OK】键，无线启动探测器测量，听到“嘟”一声响时，则该片绝缘子检测完毕，液晶显示屏会显示“正在测试”、“测试成功”，即可读取并保存实时测量的每一片绝缘子电阻值。若液晶显示屏出现 “＞3000MΩ”， 表示所测的绝缘电阻值在3000MΩ以上，是正常绝缘子。在电压等级220KV或以下：绝缘子绝缘电阻低于300M?，手持终端自动语音报警，听到“嘟”、“嘟”、“嘟”连续三声响时，则表示该片绝缘子为低值绝缘子；电压等级220KV以上：绝缘子绝缘电阻低于500M?，手持终端自动语音报警，听到“嘟”、“嘟”、“嘟”连续三声响时，则表示该片绝缘子为低值绝缘子。13B2.3 供电方式手持终端在开机状态下，会自动提示剩余电量！如剩余电量低，请更换电池后再使用。★ 手持终端后盖板取下更换：5号AA碱性电池1.5V，数量2节。★ 探测器底盖内置：大容量锂电池，充电孔设置在探测器的左侧壁。★ 请使用随机标配的专用电源适配器，充电时探测器LED灯会闪烁，LED灯变绿，表示探测器充电完成。

澳门绝缘子盐密度测试仪　相关术语：1、参照盘形悬式绝缘子 reference cap and pin insulatorXP-70、XP-160、LXP-70和LXP-160普通盘形悬式绝缘子（根据GB/T 7253），通常7~9片组成一串用来测量现场污秽度。2、爬电距离 creepage distance在两个导电部分之间，沿绝缘体表面的短距离。注：水泥或其他非绝缘胶合材料表面不认为是爬电距离的构成部分。如果绝缘子的绝缘件的某些部分覆盖有高电阻层，则该部分应认为是有效绝缘表面并且沿其上面的距离应包括在爬电距离内。3、统一爬电比距 unified specific creepage distance（USCD）绝缘子的爬电距离与其两端承担的运行电压（对于交流系统，为相电压）之比，mm/kV。4、附盐密度 salt deposit density（SDD）人工涂覆于给定绝缘子表面（不包括金属部件和装配材料）上氯化钠总量除以表面积，mg/cm2。等值附盐密度 绝缘子单位绝缘表面上的等值附盐量，mg/cm2。6、不溶物密度（简称灰密） ）绝缘子单位绝缘表面上清洗的非可溶残留物总量除以表面积，mg/cm2。7、现场等值盐度根据GB/T 4585进行盐雾试验时的盐度。用该盐度试验，在相同绝缘子和相同电压下，产生的泄露电流峰值与现场自然污秽条件下的泄露电流基本相同。8、现场污秽度 s）在适当的时间段内测量到的污秽严重程度ESDD/NSDD或SES的值。9、现场污秽度等级 s将污秽严重程度从非常轻到非常严重按SPS的分级。10、带电系数K1 同形式绝缘子带电所测ESDD/NSDD（SES）值与非带电所测值之比，K1一般为 主测量界面图2.2开机，即为测量页面，测量工作均在此页面进行，相关按钮介绍见下表：按钮名称功能“参数切换至“参数设置界面记录切换至“记录查看界面”“校准”校准盐密、灰密基准值“搅拌”将溶液污秽物拌匀并测量灰密值“打印打印本次测量结果“保存”保存测试结果到内存中

<澳门>天正华意电气设备有限公司 盐密灰密一体测试仪价格低

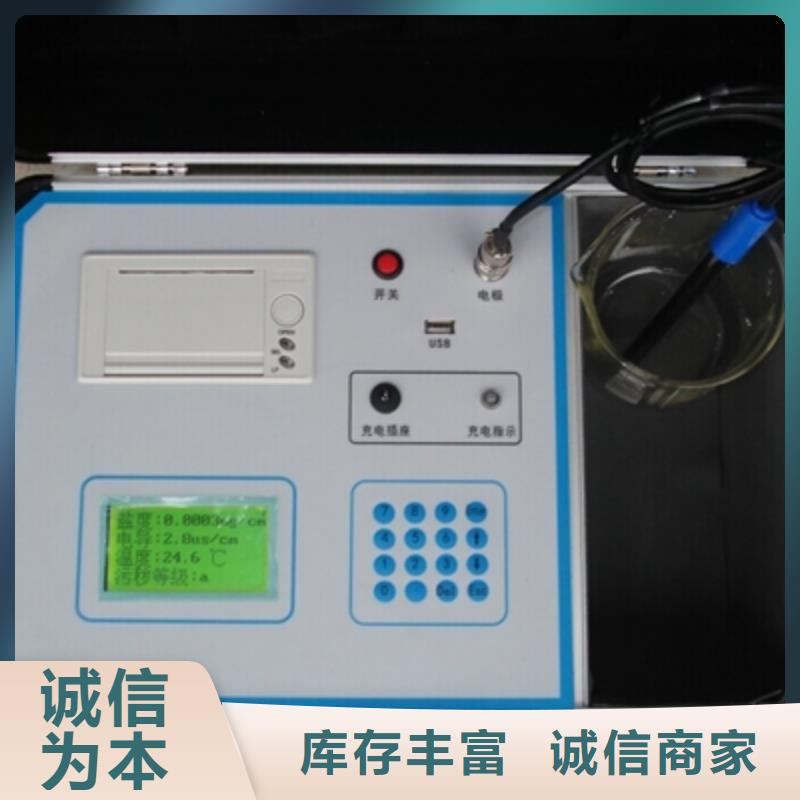

澳门绝缘子盐密度测试仪青岛天正华意电气设备有限公司手册说明尊敬的顾客，您好！首先衷心感谢您选购本公司的智能电导盐密测试仪产品。为了帮助您尽快熟练使用仪器，请您务必详细阅读本使用说明书。本手册主要介绍“XXX 智能电导盐密测试仪”的使用方法，请您遵守并按规定使用本产品，以确保仪器良好运行。?请遵守电力工业的工器具性试验规程，勿在易燃、易爆、潮湿等恶劣环境下操作；?仪器用外接电源供电时，请使用本仪器专用电源适配器接市电220V，在插拔电源时，应小心谨慎，避免触电；?仪器用内置电池时，使用6节5号1.5V干电池。 应避免新旧电池混用，并定期检查电池电量。长期不使用仪器时，请卸下电池。?未经本公司许可，请勿拆卸该仪器。本仪器内部设置非法拆机自毁程序，如因擅自拆卸仪器而导致仪器功能失效，则不予保修和退换。?本公司的服务宗旨是“为客户提供尽善尽美的服务”。为保证产品功能不断改进和完善，本仪器规格可能不定期更新，因此您使用的仪器可能与说明书有些许差别，恕不另行通知。如果您有疑问请致电本公司售后部，也可访问本公司网站了解更多信息。

<澳门>天正华意电气设备有限公司
盐密灰密一体测试仪价格低

澳门绝缘子盐密度测试仪系统供电：可选择外接电源适配器和内置干电池供电两种方式，两者同时存在时，系统自动切换为外接电源供电，节约干电池电量。15B2.4 功能菜单（主菜单）★ 时间日期--实时显示系统当前日期和时间。★ 信息窗口--显示测量信息、设置信息、打印及数据管理等。★ 功能指示区--仪器主要功能指示区。★ 按键选择区--按下F1-F4键，实现对应功能的按键区。16B2.5 技术指标测量范围 盐 密 0.001~9.999 mg/cm2温 度 0~100 ℃电导率 0~100000 us/cm测量精度 盐 密 分辨率0.001位，满量程精度优于±1％温 度 分辨率0.1位，精度优于±0.5℃电导率 分辨率为所用电极量程1/1000，满量程精度优于±1％信息输出方式 TFT液晶 320×240真彩TFT液晶屏，实现良好的人机信息交互打印机本地打印机直接打印测量数据USB通信 连接USB端口到PC端，以U盘模式读取测量数据使用条件电 源 AC：220V±10％DC：6节5号1.5V干电池环境温度0~＋50 ℃相对湿度≤80％ RH存储条件环境温度 -10~＋55 ℃相对湿度 ≤95％ RH 外观参数体 积 330mm×280mm×132mm重 量约2.5 kg三、供货范围基本配置：可选件：仪器主机一台电极(K＝1.0)一支USB数据线一条5号碱性电池6节（1.5V）电源适配器一个热敏打印纸2卷纱布一包防水箱一个使用说明书一份合格证、保修卡 特别提示：1.建议对不同等级电导率的溶液使用不同的电极，以提高测量精度。2.溶液电导率为1—200μs/cm时，选用电极常数为0.1的铂电极。3.溶液电导率为200—2000μs/cm时，选用电极常数为1.0的铂电极。4.溶液电导率为2000—10000μs/cm时，选用电极常数为10的铂黑电极。

<澳门>天正华意电气设备有限公司
<澳门>天正华意电气设备有限公司 盐密灰密一体测试仪价格低

澳门绝缘子盐密度测试仪 鼓风干燥装置详细说明I、产品介绍恒温鼓风干燥装置（干燥箱）外壳体均采用优质冷轧板制作，外表采用静电喷塑；内室采用镜面不锈钢板制成；内设多层载物托架，高低位置可调；同时设置有合适的热风循环系统，隔热层充填超细玻璃棉。箱门设有双层钢化玻璃观察窗，便于观察；工作室与箱门接触处采用硅胶密封圈密封，以保证工作室与箱门之间的高度密封性，电器控制面板均布置在箱体左侧。箱内加热系统由电加热器、风机、合适的风道结构以及控温仪组成；控温精度高，设定温度有保护装置，并配备有报警功能和定时功能。II、功能特点1、箱体内均采用镜面不锈钢氩弧焊制作而成，箱体处采用优质冷轧板，造型美观。2、采用具有超温偏保护、数字显示的微电脑P.I.D温度控制器，带有定时功能控温可靠。3、热风循环系统由能在高温下连续动转的风机和合适风道组成。提高工作内温度均匀度。

<澳门>天正华意电气设备有限公司

澳门绝缘子盐密度测试仪术语解释污秽层: 由盐和惰性材料组成的绝缘子表面上的导电电解层。T等值盐密度TT: TT指污秽液等效为相同电导氯化钠溶液的溶质密度，通常以kg/TT表示。附盐密度（SDD) : 沉积在绝缘子一给定表面（金属部分和胶合材料不计入此表面）上的盐量除以该表面的面积；它通常以mg/cm2表示。现场污秽度等级: 将污秽严重程度从非常轻到非常严重按SPS（ESDD/NSDD的值）的分级。灰密度（NSDD）: 绝缘子单位绝缘表面上清洗的非可溶残留物除以表面积，一般表示为mg/cm2。绝缘子的爬电比距: 绝缘子的总爬电距离L除以试验电压与的积；它通常以mm/kv来表示。1B二、产品信息12B2.1 主要特点?直读式，无须换算。绝缘子表面盐密度直接显示。?采用进口铂电极。性能稳定可靠。?盐密测量范围为0.001 mg/cm2--9.999mg/cm2，分辨率0.001位。?可以同时测量溶液的电导率、温度等其它参数。?全量程自动切换，提高低盐密度时的准确度。?具有温度自动补偿功能，溶液电导值自动补偿为20℃时的取值。?具有系统自动校验功能，开机自动校验，提高测量准确度。?内置大容量数据存储器，可存储超过10000组测量数据。?仪器带微型打印机，方便现场准确、真实、有效地记录结果。?仪器供电采用外置电源和内置电池两种方案，方便实验室或野外使用。?采用320×240真彩TFT液晶屏。（可定制全英文显示）?独有的人机交互界面，简捷操作。?显示屏具有背光无操作自动降低功能，可节约用电，体现绿色环保理念。2.2 供电方式（交直两用） 在开机状态下，会自动提示剩余电量！如剩余电量低，请更换电池后再使用。★ 将仪器面板左侧的盖板取下更换：5号AA碱性电池1.5V，数量6节。★ 仪器用外接电源供电时，请使用本仪器专用电源适配器接市电220V。

澳门绝缘子盐密度测试仪术语解释污秽层: 由盐和惰性材料组成的绝缘子表面上的导电电解层。T等值盐密度TT: TT指污秽液等效为相同电导氯化钠溶液的溶质密度，通常以kg/TT表示。附盐密度（SDD) : 沉积在绝缘子一给定表面（金属部分和胶合材料不计入此表面）上的盐量除以该表面的面积；它通常以mg/cm2表示。现场污秽度等级: 将污秽严重程度从非常轻到非常严重按SPS（ESDD/NSDD的值）的分级。灰密度（NSDD）: 绝缘子单位绝缘表面上清洗的非可溶残留物除以表面积，一般表示为mg/cm2。绝缘子的爬电比距: 绝缘子的总爬电距离L除以试验电压与的积；它通常以mm/kv来表示。1B二、产品信息12B2.1 主要特点?直读式，无须换算。绝缘子表面盐密度直接显示。?采用进口铂电极。性能稳定可靠。?盐密测量范围为0.001 mg/cm2--9.999mg/cm2，分辨率0.001位。?可以同时测量溶液的电导率、温度等其它参数。?全量程自动切换，提高低盐密度时的准确度。?具有温度自动补偿功能，溶液电导值自动补偿为20℃时的取值。?具有系统自动校验功能，开机自动校验，提高测量准确度。?内置大容量数据存储器，可存储超过10000组测量数据。?仪器带微型打印机，方便现场准确、真实、有效地记录结果。?仪器供电采用外置电源和内置电池两种方案，方便实验室或野外使用。?采用320×240真彩TFT液晶屏。（可定制全英文显示）?独有的人机交互界面，简捷操作。?显示屏具有背光无操作自动降低功能，可节约用电，体现绿色环保理念。2.2 供电方式（交直两用） 在开机状态下，会自动提示剩余电量！如剩余电量低，请更换电池后再使用。★ 将仪器面板左侧的盖板取下更换：5号AA碱性电池1.5V，数量6节。★ 仪器用外接电源供电时，请使用本仪器专用电源适配器接市电220V。

盐密灰密一体测试仪价格低

澳门绝缘子盐密度测试仪测试步骤 选取绝缘子带电绝缘子串应取上数第二片、中间一片、下数第二片三片绝缘子；非带电绝缘子串应取任意位置的三片绝缘子。25B5.2 配置溶剂建议选用去离子水，即蒸馏水，或者饮用纯净水，要求其电导率小于10μS/cm。取水量过少时，会造成污秽中的可溶性盐份未能全部溶解。建议取水量参照下面2种方法之一。方法一：对单片普通型悬式绝缘子，建议用水量按300ml取。当被测绝缘子（包括悬式绝缘子及支柱绝缘子的单元裙段）的表面积与普通型悬式绝缘子不同时，可根据面积大小按比例适当增减用水量，具体用水量如下表：绝缘子表面积与盐密测量用水量的关系面积(cmPP2PP) ≤1500 ＞1500～2000 ＞2000～2500 ＞2500～3000用水量(ml) 300 400 500 600方法二：按每平方厘米表面积用水0.2ml计算总用水量。26B5.3 擦试表面污秽建议使用洁净滤纸、棉球或纱布等对绝缘子表面进行擦拭。以纱布和蒸馏水为例，擦拭步骤如下：1、取两片纱布侵入上述7.2中配置好的蒸馏水中，再用洁净镊子把水挤干后取出。2、使用片湿纱布擦拭绝缘子，直至绝缘子表面基本洁净。3、使用第二片湿纱布擦拭绝缘子，直至绝缘子表面完全洁净。注意事项：湿纱巾取出时以不滴水为宜，保证在擦拭时溶液不流失，否则测试结果会有偏差。27B5.4 溶解将上述沾有绝缘子污秽的取样巾放入准备好的去离子水中，充分搅拌，使污秽充分溶解在去离子水中，得到污秽溶液。注意事项：未溶解物质为非可溶性物质，其对测试结果没有影响。28B5.5 测试将电极插入溶液中，打开仪器，点击“开始测试”，进入测试页面，等待2分钟后再读数。本仪器内置智能电导附盐密度的计算公式，可以直接读出盐密值。注意事项：1、将电极长度的1/3以上插入溶液，过短将会影响温度测量。2、测试时不宜让电极接触杯壁，以免影响电导值和温度值。 打印上述步骤完成后，本次测量即完成。点击“打印”，可以打印测量结果；

盐密灰密一体测试仪价格低 <澳门>天正华意电气设备有限公司

澳门绝缘子盐密度测试仪 将参数还原成默认值(2)更改界面(界面2)当前选中项为红色背景通过键盘输入数据来更改参数大小。5.4记录界面记录界面如下:按键详解:左右箭头 上下翻页[ 选中记录触屏选择要查看的记录 查看当前 进入详细记录查看界面删除所有 删除所有记录导出所有 导出所有记录返回 返回上一界面按“查看当前”进入详细记录界面在详细记录界面中所有的操作只针对当前记录可以打印单条导出单条记录至U盘删除一条记录具体界面如下:按键详解:左箭头 上一条记录右箭头 下一条记录打印当前 打印当前的记录信息 删除当前 将当前记录删除导出当前 导出单条记录返回 返回上一界面5.5 本机界面本机界面如下:功能详解:菜单名称 功能电池电量： 提示电池剩余电量存储空间：108/100000 108为已存储量，100000为总存储量。出厂日期： 仪器的出厂日期主板编号：05DDFF37 仪器主板编号，是售后的重要凭证软件版本 仪器软件版本编号 切换到英文界面中文 中文界面返回 返回上一个界面六、维护保养a) 电导电极在使用前应用蒸馏水或去离子水浸泡，祛除电极表面的污物。用后也要用蒸馏水清洗干净，干后收藏。要保持电导电极的清洁。b) 电导电极的电极头容易敲碎。测量时，小心勿碰撞容器，以免损坏。c) 长时间不用时请将电池电量充满后存放。七、配置清单物品 数量测试主机 1台电极 1支充电器 1个U盘 1个烧杯（400ml） 个专用纱巾 1包专用手套（一次性） 1包使用说明书 1份出厂检验报告及合格证 1份八、售后服务a) 仪器自售出之日起一个月内，如有质量问题，由我公司免费更换新仪器。b) 仪器一年内凡质量问题由我公司免费维修。c) 仪器使用超过一年，我公司负责长期维修，适当收取材料费。d) 若仪器出现故障，应寄回本公司修理，不得自行拆开仪表，否则造成的自损我公司概不负责。e) 如购销合同另有约定的，以合同为准。注：由于电极为易损物件，不在保修范围内。附录A

盐密灰密一体测试仪价格低

澳门绝缘子盐密度测试仪产品信息11B2.1 突出优势?运行电压：35- 500KV，不同电压等级均适用。?测量电阻范围：10 - 3000MΩ?测量误差：≤±10％?采样速率：10次／秒?日期时间设置：调整日期和时间，便于用户浏览、查看历史数据?背光时间设置：常亮、常灭、0-999分钟内可自行设置?自动关机设置：从不、0-999分钟内可自行设置?手持终端与探测器的传输距离为≤100m?多模式设计，适用性更强，更、更方便?万向接头设计，可根据绝缘子串的悬挂方位，灵活地调整测量方向?双重屏蔽，抗干扰性极强，完全符合EMC标准?独有的人机交互界面，简便操作12B2.2 使用简述 按下探测器的电源开关，LED绿灯闪亮，把探测器底部的万向接头固定在伸缩绝缘杆上，并根据现场情况伸展定位到合适的长度，调整好测量方向，将探测器A、B探头直接接触被测绝缘子（停电状态）两端的金具部分，按下手持终端上【OK】键，无线启动探测器测量，听到“嘟”一声响时，则该片绝缘子检测完毕，液晶显示屏会显示“正在测试”、“测试成功”，即可读取并保存实时测量的每一片绝缘子电阻值。若液晶显示屏出现 “＞3000MΩ”， 表示所测的绝缘电阻值在3000MΩ以上，是正常绝缘子。在电压等级220KV或以下：绝缘子绝缘电阻低于300M?，手持终端自动语音报警，听到“嘟”、“嘟”、“嘟”连续三声响时，则表示该片绝缘子为低值绝缘子；电压等级220KV以上：绝缘子绝缘电阻低于500M?，手持终端自动语音报警，听到“嘟”、“嘟”、“嘟”连续三声响时，则表示该片绝缘子为低值绝缘子。13B2.3 供电方式手持终端在开机状态下，会自动提示剩余电量！如剩余电量低，请更换电池后再使用。★ 手持终端后盖板取下更换：5号AA碱性电池1.5V，数量2节。★ 探测器底盖内置：大容量锂电池，充电孔设置在探测器的左侧壁。★ 请使用随机标配的专用电源适配器，充电时探测器LED灯会闪烁，LED灯变绿，表示探测器充电完成。
