澳门变压器绕组变形测试仪 阻抗法PC测试软件的安装如已安装频响法的软件，就可直接使用阻抗法。如果还没有安装，可参照频响法的软件安装步骤。十九、阻抗法PC测试软件的使用界面本仪器除接线外的所有操作均在计算机上完成。检查试验接线正确无误后，启动计算机电源开关，待微机进入正常运行后，再启动主测量单元电源，其电源指示灯应正常显示。如果只对已测量的数据进行分析工作，可不连接和启动主测量单元，只启动计算机就可完成；计算机启动后，双击本仪器执行图标，即进入工作程序。以下介绍软件界面中各个区域的功能。注意：次进入该系统或重新安装该系统，系统将自动进行参数初始化，此时请保持所有仪器电源打开，USB接线无误，该过程可能需要几分钟，请耐心等待。初始化完成后，在以后的使用中将不会出现这个过程。19.1菜单栏进入软件，左上方即为菜单栏，分别有“系统”、“查看”、“设置”和“帮助”四个下拉菜单。下面分别介绍各个下拉菜单的具体功能。19.1.1系统19.1.1.1开始测量，开始进行变压器测试工作，但一般在开始测试前需要设置一些参数，所以建议一般在测量区域（下面会详细介绍）进行开始测试的过程。19.1.1.2分析测试报告，根据当前的测试曲线数据，显示出详细的测试报告，但一般在进行分析报告前需要选择待分析的曲线和显示方式等参数，所以建议一般在曲线分析区域（下面会详细介绍）进行显示分析报告的过程。19.1.1.3连接设备，如果运行此软件的时候未连接USB线，可在确认USB线已连接和测试仪器已通电的情况，选择此项目重新进行连接。建议在确认USB线已连接和测试仪器已通电之后，再运行本软件。19.1.1.4选择无线端口，这个是蓝牙的连接方式的设置。19.1.1.5退出系统，使用完毕可以选择此项目离开。

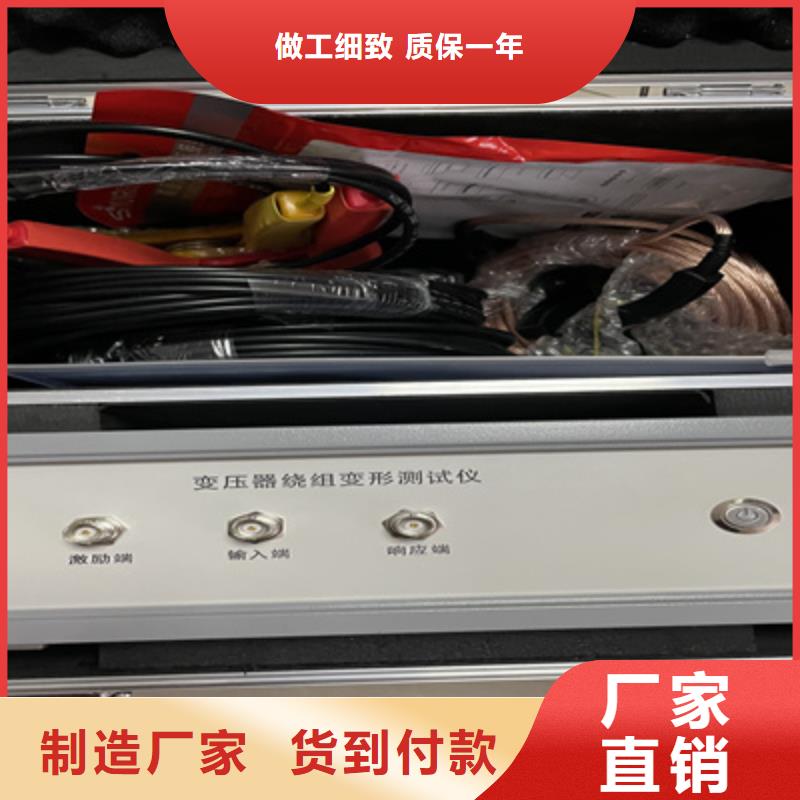

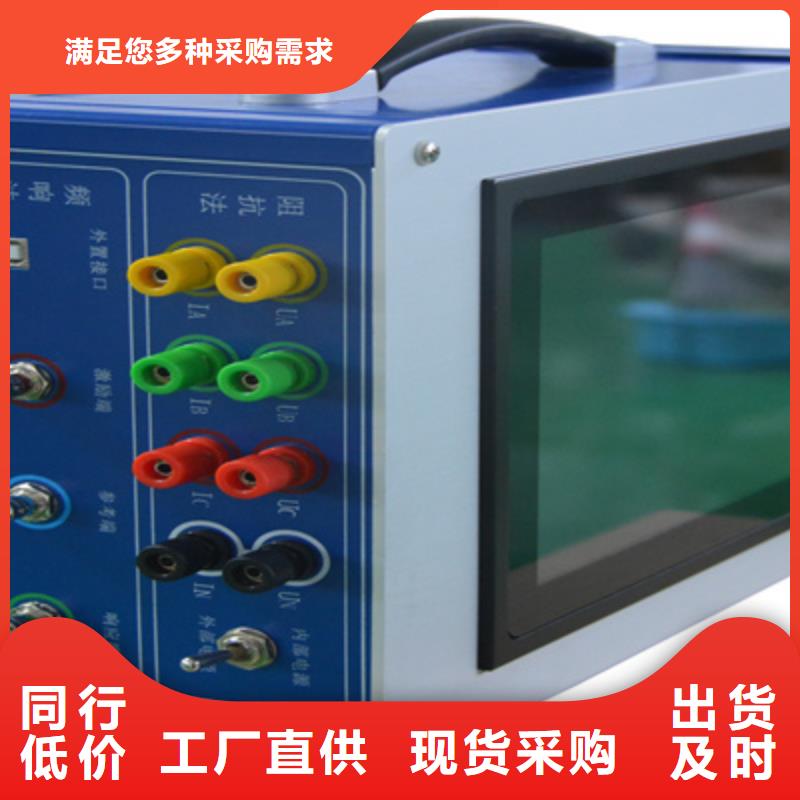

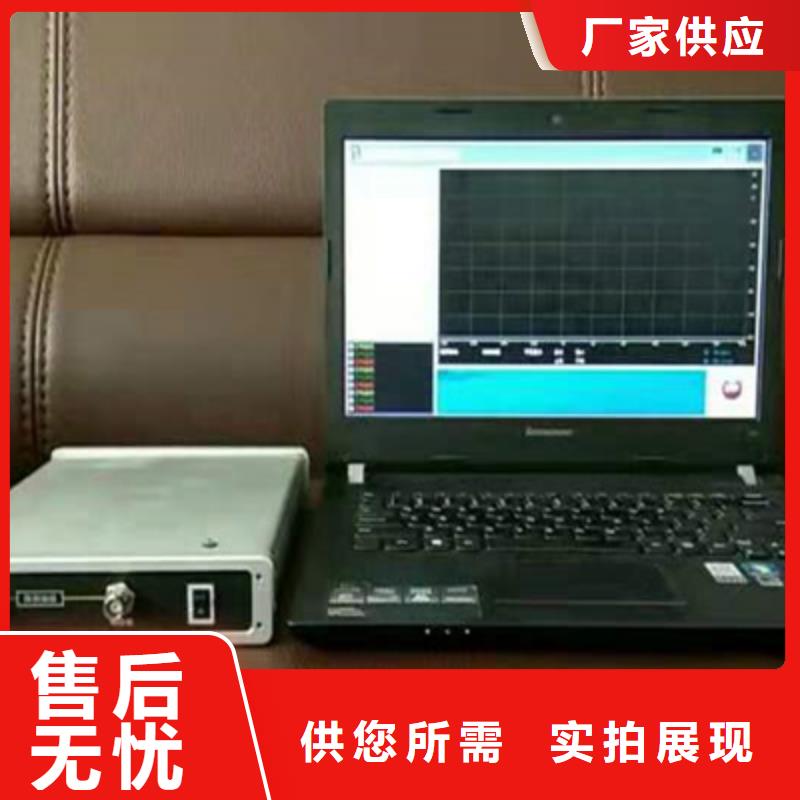

澳门变压器绕组变形测试仪一体机变压器绕组变形频响特性测试装置一、主要技术特点：?采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。?测量速度快，对单个绕组测量时间1-2分钟以内。?频率精度非常高，精度高于0.001％ 。?数字化频率合成，频率稳定性更高。?5000V电压隔离、充分保护测试电脑。?可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。?分析软件功能强大，软件、硬件指标满足国标DL/T911-2004。?软件管理人性化、智能化程度高，设置好参数后，只需按一个键便可完成所有测量工作。?软件界面简洁直观，分析、存储、报告导出、打印等菜单一目了然。?现场接线简单、使用方便。二、主要技术指标?测量速度：单相绕组1分钟-2分钟?输出电压：Vpp-25V，测试中自动调整?输出阻抗：50Ω?输入阻抗：1MΩ （响应通道内置50Ω匹配电阻）?扫频范围：10Hz－2MHz(10MHz选配)?频率精度： 0.001％?每通道采样频率：100Msps?扫频方式：线性或对数，扫频间隔和点数可任意设置?曲线显示：幅频曲线（相频曲线，选配）?测量动态范围宽：－120dB～20dB?供电电压：AC220V±10％?主机重量： 6kg?主机体积:352mm＊272mm＊150mm三、选型备注： 根据以下指标，分为不同型号：● 扫频范围 2M/10M● 幅频曲线/相频曲线● 分体机/一体机● 单相/三相自动测试● 频响法/频响法＋阻抗法二合一等★ 本产品可依据用户需求指标设计制做。

澳门变压器绕组变形测试仪性能特点1、仪器采用交流220V低压电源，通过手动、自动两种模式对单相、三相变压器的AB、BC、CA绕组施加电流，测量变压器的短路阻抗与铭牌阻抗比较的误差百分比外，还可测量变压器的阻抗、电抗、电阻、电感等值方便用户数据对比，测试结果非常直观；2、仪器可单相测试，也可三相测试；可手动测试，也可自动测试；3、一次性接线，不用倒接测试线便可自动完成三相测试；4、不用外接调压器，便可对被测试品进行测量；5、仪器不仅显示阻抗误差百分比，还显示施加电压、施加电流、测量功率，短路阻抗、短路感抗、绕组电感、短路阻抗电压等值；6、零序阻抗适用于高压侧星形接线带中性点的变压器，仪器可同时测量零序阻抗、零序感抗、零序电阻、零序电感；7、仪器可采用内部电源及外部电源两种供电模式；8、仪器内置7寸彩色触摸液晶屏，中文操作菜单，触摸操作更便捷，同时配置微型打印机可实时打印数据；9、具有RS232接口，可以将测试数据传输到后台；10、本机可存储100条测试记录，数据存储以测试保存时间为索引；11、具有USB接口，可以将测试数据转存到U盘；12、仪器自带时钟功能，时间可自行校准；四、技术指标1、电压测量范围：15V～500V （可定制600V）2、电流测量范围：0.5A～50A3、准确度：电压误差值：＜0.2％；电流误差值：＜0.2％；功率误差值：＜±0.5％( CosΦ＞0.1)；＜±1.0％(0.05＜CosΦ＜0.1)；短路阻抗误差值：＜±0.5％；4、阻抗测量范围：1Ω～200Ω；5、工作电源：AC220V±10％；6、电源频率：50Hz±5Hz；7、工作温度：-10～40℃；8、环境湿度：≤80％RH 无结露；9、外形尺寸：400＊340＊195mm；10、整机重量：13.5kg。

澳门变压器绕组变形测试仪进入软件后，点击“测量”被试变压器情况登记窗，先点击“变压器参数”，按屏幕提示选择或者新填入被试变压器的各项参数，确认后再将被试变压器的绕组类型、连接类型、信号注入端、信号测量端、高低分接开关、油温和环境温度的情况输入计算机。(系统会连接类型自动选择正确的信号注入端、信号测量端)根据输入完毕后，按“开始测量”即可进行测量。由于存盘文件名和上述输入信息有关，故请认真填写有关信息。如未选择变压器参数，系统拒绝开始测量。注意：所有变压器的参数的内容不能含有空格或者特殊字符。测量完成后，系统会自动选择好下一相的参数，在正确接线完成后可直接按“开始测量”即可进行下一相的测量。如果人为修改测量参数，出现已测试过的相位，系统将会自动提醒，可防止测量过程因为遗漏而出现未全部测量完毕的情况。在测量过程中，可以在数据文件分析管理窗口中选择历史数据曲线，这样可以横向或纵向对测试中的曲线进行对比，以便发现可能出现的接线错误等情况，及时停止测量纠正。在测量中，数据显示窗口会跟踪显示相关的数据，也可随时中断测量。测量结束后，将出现数据已保存窗口，同时数据曲线进入数据文件分析管理窗口显示出来，此时可接着进行下一次测量。

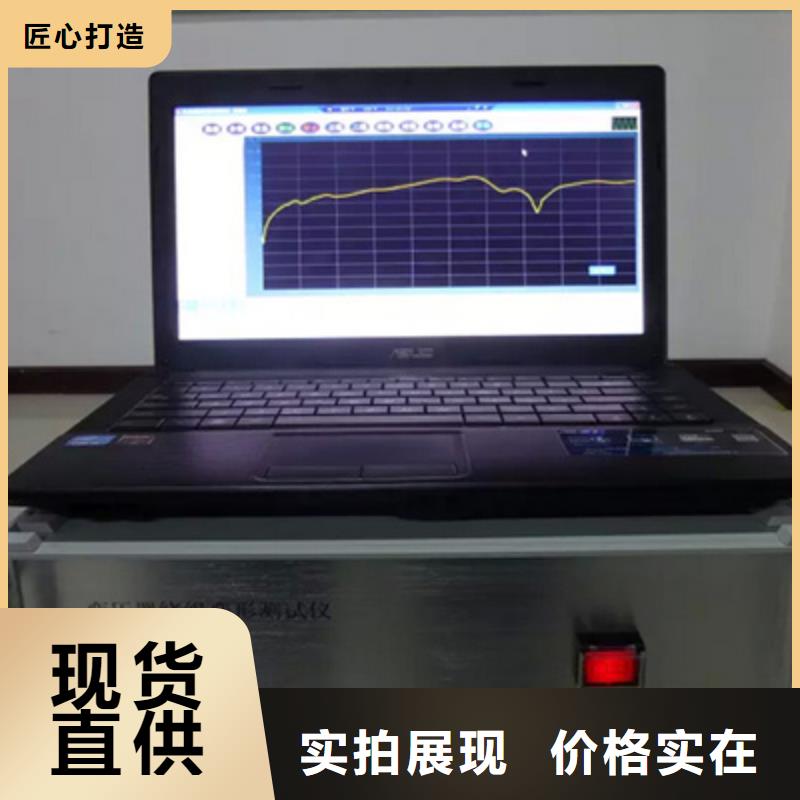

澳门变压器绕组变形测试仪系统测试4.1启动“绕组变形测试系统”程序1)双击桌面上的“变压器绕组变形测试仪” 图标，启动“变压器绕组变形测试系统”程序。2)启动过程完成后，进入标题为“变压器绕组变形测试仪”的主程序界面。（双击屏幕左上角的小图标，便可切换至桌面。测试过程中请不要点击。）软件主界面分为7个组成部分：（A）测试曲线显示区该区域显示测试曲线，横坐标为频率，纵坐标为dB值（幅频测试）或角度值（相频测试）。下方标签包括:曲线类型标签:用于标识当前所显示的内容是“幅频曲线”还是“相频曲线”。 点击该标签，可以在两种类型间进行切换（需硬件支持）。扫描模式标签：用于显示当前扫描模式是线性扫描还是对数扫描，点击该标签，可以在两种模式间切换。起始频率标签：用于显示当前的扫描起始频率，点击该标签，可以在不同的起始频率间切换。终止频率标签：用于显示当前的扫描终止频率。扫描点数标签：用于显示当前扫描的总点数，点击该标签，可以在不同的点数间切换。（B）状态显示区状态显示区显示当前设备的工作状态。（C）操作区操作区有开始和终止两个按钮，该按钮在测试中会根据使用状态轮流显示，停止状态时显示“start开始”，开始状态时显示“stop停止”。在按钮下方有当前状态显示标签，用于显示设备当前的状态：“脱机状态”：计算机工作与脱机状态，只能进行数据读取和打印等功能。“设备连接”：计算机与设备已经连接，可以进行测试。“设备断开”：计算机与设备断开，无法进行测试，一般需重新连接并重启软件。（D）测试参数设置区D区显示参数设置窗口，该窗口用于设置测试参数，分别可以设置绕组接法、待测绕组类别与编号、扫描终止频率等参数。（E）曲线描述区E区显示当前曲线的描述信息，所有标签的颜色代表了与之颜色对应的曲线的描述信息。（F）数据选择区右上角（F）为数据选择区，测试数据采用分级管理，级为变电站名称，第二级为变压器名称，第三级为变压器的绕组类别和编号，一层为已经存在数据，数据名称采用“数据类型＠测试时间”的方式显示。该部分显示的数据与（A）区所对应的标签内容相配合，当显示为“幅频曲线”时，数据选择区显示幅频曲线的测试结果，当显示为“相频曲线”时，数据选择区显示相频曲线的测试结果。

澳门变压器绕组变形测试仪简略，当前是测试界面的时候，简略显示采样数据波形和当前的电压电流和频率；当前是数据分析界面的时候，简略显示当前数据文件的短路阻抗短路电抗，横向以及纵向的比较。19.1.2.2详细，当前是测试界面的时候，详细显示当前三相的短路阻抗、短路电抗、漏电感、有功功率、无功功率和介损角，还有总的短路损耗和短路阻抗；当前是数据分析界面的时候，详细显示当前数据文件的电压、电流、频率、漏电感、有功功率、无功功率和介损角，还有总的短路损耗。19.1.3设置19.1.3.1变压器参数，选择此项目后，会打开一个变压器各项参数的对话框，设置好各个参数后，按“确认”键保存输入数据，按“取消”键放弃输入数据，按“写入数据文件”键则将此变压器参数写入到已选择的历史曲线文件中，覆盖掉这些文件以前的变压器参数。（此功能是针对在变压器现场测试时，临时简单设置了变压器参数，再测试完成后重新想修改已保存的变压器参数的情况。）19.1.3.2设置单位名称，选择此项目后，会打开一个要求输入单位名称的对话框，按“确认”键保存输入，按“取消”键放弃输入，此项目设置的单位名称，只在打印报告中会反映出来。19.1.3.3仪器检测调试功能，选择此项目后，会打开一个检测调试的对话框，此功能主要用来检测调试改仪器电压电流准确度的，在此状态下，请使用外置恒流源电源，将恒流源的电流输出两端插入外置电源接口，然后将电压输出的一端使用2根带插头的导线和仪器的3个电压端短接在一起，另一端连接在“Ux”上。再使用3根带插头的导线将仪器的4个电流端短接在一起，这样接线就完成。在开启恒流源的输出钱，请先选择“初始化”，选择输出了标准的电压和电流后，选择“开始输出”，稍等一会儿，会显示出仪器实测的电压和电流值。

澳门变压器绕组变形测试仪进入软件后，点击测量被试变压器情况登记窗，先点击“变压器参数”，按屏幕提示选择或者新填入被试变压器的各项参数，确认后再将被试变压器的绕组类型、连接类型、信号注入端、信号测量端、高低分接开关、油温和环境温度的情况输入计算机。(系统会连接类型自动选择正确的信号注入端、信号测量端)根据输入完毕后，按“开始测量”即可进行测量。由于存盘文件名和上述输入信息有关，故请认真填写有关信息。如未选择变压器参数，系统拒绝开始测量。注意：所有变压器的参数的内容不能含有空格或者特殊字符。测量完成后，系统会自动选择好下一相的参数，在正确接线完成后可直接按“开始测量”即可进行下一相的测量。如果人为修改测量参数，出现已测试过的相位，系统将会自动提醒，可防止测量过程因为遗漏而出现未全部测量完毕的情况。在测量过程中，可以在数据文件分析管理窗口中选择历史数据曲线，这样可以横向或纵向对测试中的曲线进行对比，以便发现可能出现的接线错误等情况，及时停止测量纠正。在测量中，数据显示窗口会跟踪显示相关的数据，也可随时中断测量。测量结束后，将出现数据已保存窗口，同时数据曲线进入数据文件分析管理窗口显示出来，此时可接着进行下一次测量。

澳门变压器绕组变形测试仪进入软件后，点击“测量”被试变压器情况登记窗，先点击“变压器参数”，按屏幕提示选择或者新填入被试变压器的各项参数，确认后再将被试变压器的绕组类型、连接类型、信号注入端、信号测量端、高低分接开关、油温和环境温度的情况输入计算机。(系统会连接类型自动选择正确的信号注入端、信号测量端)根据输入完毕后，按“开始测量”即可进行测量。由于存盘文件名和上述输入信息有关，故请认真填写有关信息。如未选择变压器参数，系统拒绝开始测量。注意：所有变压器的参数的内容不能含有空格或者特殊字符。测量完成后，系统会自动选择好下一相的参数，在正确接线完成后可直接按“开始测量”即可进行下一相的测量。如果人为修改测量参数，出现已测试过的相位，系统将会自动提醒，可防止测量过程因为遗漏而出现未全部测量完毕的情况。在测量过程中，可以在数据文件分析管理窗口中选择历史数据曲线，这样可以横向或纵向对测试中的曲线进行对比，以便发现可能出现的接线错误等情况，及时停止测量纠正。在测量中，数据显示窗口会跟踪显示相关的数据，也可随时中断测量。测量结束后，将出现数据已保存窗口，同时数据曲线进入数据文件分析管理窗口显示出来，此时可接着进行下一次测量。
